量产5nm芯片, 官宣2nm技术! 这家中国芯片巨头, 市值突破2.7万亿
2020-09-26 08:15:27
  • 0
  • 0
  • 0

来源:数码密探

芯片制造工艺的提升,不仅可以提升处理器性能,还能有效提升芯片能效、降低芯片运作功耗。正是制造工艺拥有如此多产品优势,所以新工艺才会成为各家芯片设计厂商的技术应用首选。而拥有最新工艺的芯片代工企业,则会成为该领域的香饽饽,无需为订单和营收发愁。

目前,掌握全球最尖端芯片生产工艺的厂商当属台积电。根据第三方机构数据显示,台积电营收占到芯片代工市场营收总额的一半以上,是第二名三星的三倍,地位无可替代。台积电之所以能表现如此出彩,主要是因为台积电对尖端技术实现垄断,台积电是当前唯一一家可以量产5nm工艺芯片的企业。

虽然三星在不久前宣布攻克5nm技术难题,并且拿到高通骁龙875处理器的5nm订单。但事实上,三星5nm芯片年底才量产,搭载骁龙875的手机更是要等到明年才上市。而使用台积电5nm工艺打造的苹果A14处理器已经发布一周时间,从时间节点来看,台积电技术至少领先三星半年。

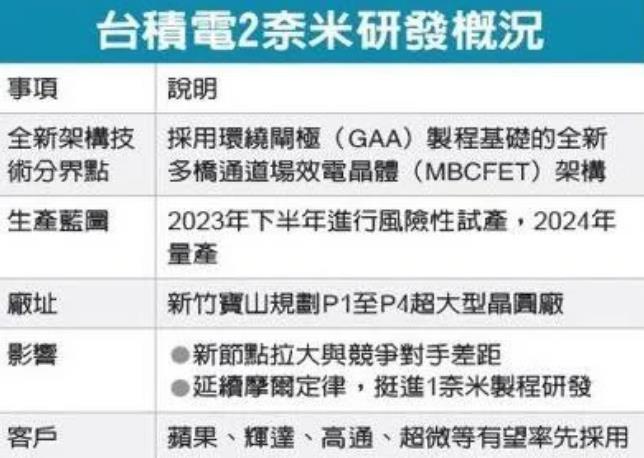

值得一提的是,台积电的代工工厂规模也远胜三星,因此即便两家厂商都拥有5nm芯片生产能力,但考虑到出货速度和量产能力,台积电也会是大多数客户的第一选择。另外,台积电的技术研发进度也要快过三星。日前,台积电已经官宣2nm技术取得重大突破。根据台湾经济日报报道,业界非常看好台积电在2023年试产2nm芯片。

有消息称,台积电试产良品率将可以达到9成以上,倘若真是如此,台积电在2024年就可以完成2nm芯片的量产,相比原定计划时间,提前一年。三星反超台积电的梦想将就此破灭,同时,高通、苹果等厂商未来五年的芯片订单也会随之确定,三星若是工艺水准被台积电进一步拉开距,那么在芯片代工领域的影响力将大幅降低。

值得一提的是,台积电2nm工艺还采用全新多桥通道场效晶体管架构,与5nm工艺所使用的鳍式场效晶体管架构相比,可以更有效地控制漏电等物理极限问题,芯片质量会大幅提升。而在该消息公布后,台积电市值也一路上涨,目前已经突破2.7万亿。

你对台积电的发展前景有何看法?不妨谈谈你的观点。

文/JING 审核/子扬 校正/知秋
